名称：
|
涡轮V型法兰球阀 |
|
型号：
|
V型 |
|
口径：
|
DN25-DN500 |
|
压力：
|
台 |
|
材质：
|
碳钢，铸钢，不锈钢，锻钢 |

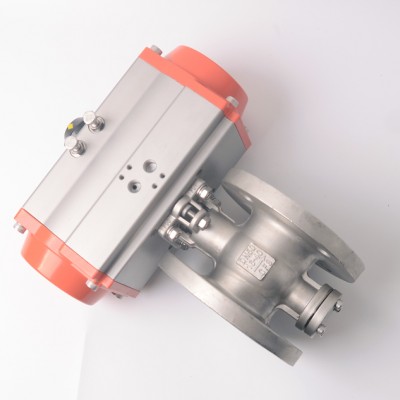

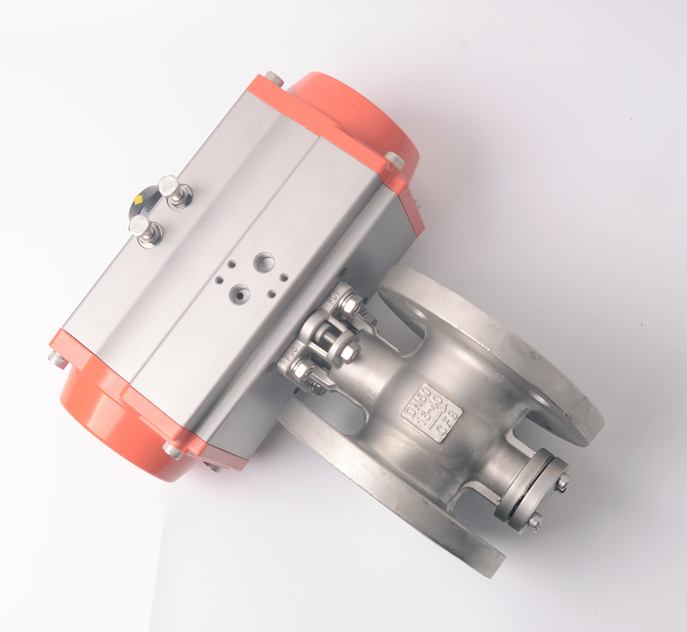

一、VQ647H气动V型调节球阀产品概述
是新开发的硬密封、四氟密封调节球阀。它采用板簧加载的可动阀座结构，阀座与球体不会产生卡阻或脱离等问题，密封可靠，使用寿命长。V型球阀阀芯设计成带有特殊开关的V型缺口，流通能力大，压力损失小，并具有精确的截流特性和控制功能，流量特性为近似等百分比。启闭件采用V型球缺结构，完全解决了阀腔易沉积介质的问题。
二、VQ647H气动V型调节球阀主要零件材质
|
材料\材料代号 |
C |
P |
R |
|||
|
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
||
|
球板 |
2Cr13 |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|||
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|||
|
密封圈 |
硬质合金 |
|||||
|
填料 |
聚四氟乙烯、柔石墨 |
|||||
|
适用工况 |
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
||
|
适用温度 |
|
|||||
|
执行器 |
型号 |
GT或AW系列 |
||||
|
气源压力 |
0.3-0.7MPa |
|||||
|
执行标准 |
设计制造 |
结构长度 |
法兰尺寸 |
压力温度 |
试验检验 |
|
|
GBT/12237 |
GB12221 |
GB9113 |
GB9131 |
GB13927 |
||
三、VQ647H气动V型调节球阀产品性能规范
四、VQ647H气动V型调节球阀外形尺寸
五、VQ647H气动V型调节球阀订货需知
1.D673HF46气动对夹蝶阀产品型号与名称 2.D673HF46气动对夹蝶阀公称通径DN(mm) 3.D673HF46气动对夹蝶阀公称压力 4.D673HF46气动对夹蝶阀流量特性 5.D673HF46气动对夹蝶阀材质 6.D673HF46气动对夹蝶阀介质种类和温度范围 7.D673HF46气动对夹蝶阀其它特殊要求
